烘干機簡介

烘干機是選礦中一個必不可卻得選礦設備之一。

從廣義角度上講，烘干機應用于一切需要烘干的領域，比如水稻、小麥、衣服、制藥等領域。

從狹義角度上講，烘干機應用于礦物煉的領域，比如建材，冶金、化工、水泥工業烘干礦渣石灰石、煤粉、礦渣、粘土等領域。

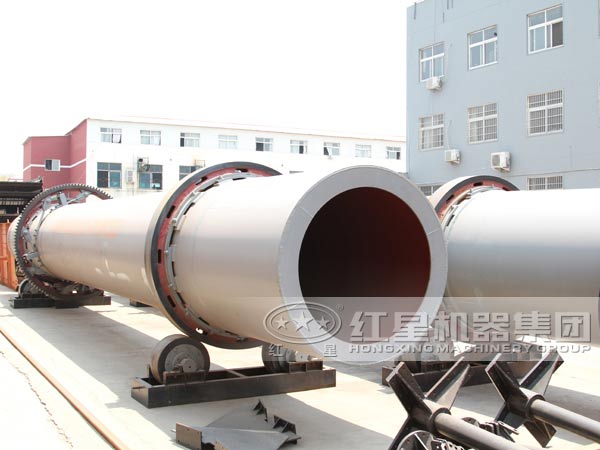

烘干機現場實拍

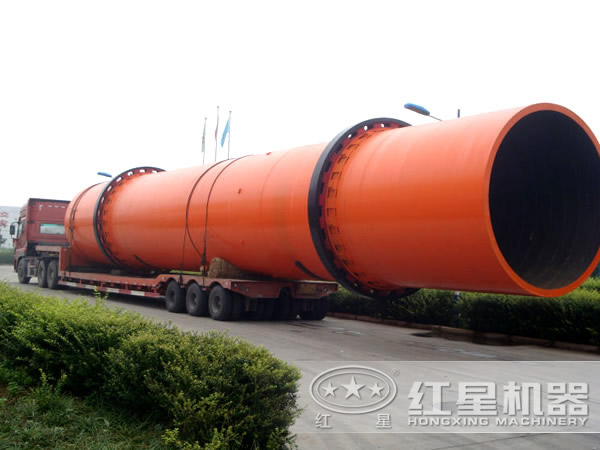

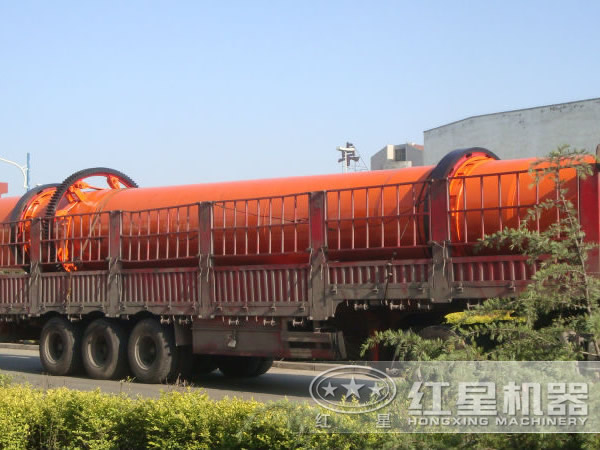

烘干機圖片實拍

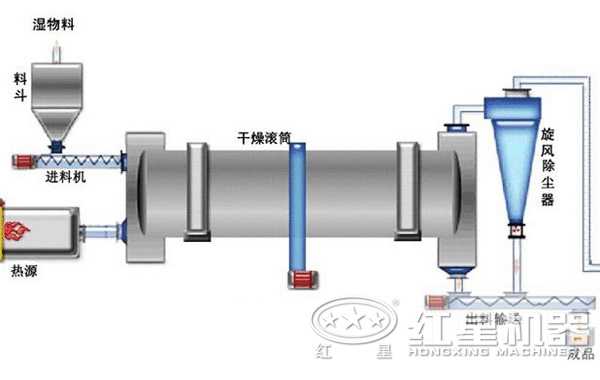

烘干機結構

烘干機主要由筒體裝置前后托輪裝置、進出料裝置、傳動裝置與齒輪罩等部件組成。（與烘干機配套的附屬設備：燃燒室、喂料出料設備、收塵設備等不屬烘干機范圍）。

烘干機筒體是臥式回轉圓筒，烘干機內部從前至后焊有交錯排列角度不同的各式抄板。在進料端為防止倒料設有門圈及螺旋抄板。在其外部裝有用于支承的輪帶。筒體通過前后輪帶支承在托輪裝置上，在后托輪裝置上設置擋輪以控制筒體的軸向竄動。烘干機筒體的轉動是由傳動裝置通過小齒輪帶動固定在筒齒輪而回轉的。

每一托輪設置調節頂絲，以便調節托輪前后位置。同時還設有托輪刮油氈，使烘干機托輪帶接觸面含有良好的油膜，延長托輪與輪帶的使用壽命。

烘干機筒體兩端伸入進出料裝置內，柔性密封板緊貼合在筒體上。進料箱內設有進料溜，進料箱下端密封板內側開有落料和清料的腰形孔，以避免倒料造成的物料擠壓、堵塞。

烘干機傳動裝置由電動機、減速機、聯軸器、小齒輪組裝件等零部件組成。

烘干機分類

我們現在的分類依據是-【紅星機器選礦設備裝備部生產的礦用烘干機】

回轉烘干機

回轉烘干機對物料的適應性強，可以烘干各種物料，它是水泥廠用于烘干石灰石、粘土、煤粉及混合材料的設備、也用于冶金、礦山、電力、化工、食品等部門?；剞D(zhuǎn)烘干機是水泥廠常用的烘干設備。且設備操作簡單可靠，防塵密封好，維修方便，故得到普遍采用。

轉筒烘干機

廣泛用于建材，冶金、化工、水泥工業烘干礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。

隧道式烘干機

主要用于選礦、建材、冶金、化工、印刷等部門烘干一定濕度或粒度的物料。 回轉烘干機對物料的適應性強，可以烘干各種物料，且設備操作簡單可靠，故得到普遍采用。

間接傳熱烘干機

它廣泛用于建材，冶金、化工、水泥工業烘干礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。

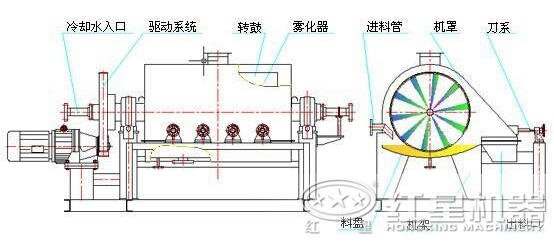

烘干機工作原理

烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從烘干機進料箱、進料溜進入烘干機筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

對礦料進行烘干時，應根據物料的不同選擇合適的烘干方式，在烘干過程中要注意的幾個因素：

首先，需要在干燥過程氣化的水量，燃料的消耗量，空氣消耗量，排出廢氣量，據此選定干燥機，鼓風機，引風機，除塵器，等設備和確定燃燒室面積及備煤，除灰方式；

其次，干燥設備/烘干設備的選擇主要應考慮被干燥物料的特性以及對干燥產品含水率的要求等，烘干機的處理量通常應用氣化強度來表示，氣化強度系指的是干燥機的單位容積每小時汽化水量，烘干機處理各種物料的汽化強度，在正常的操作過程中，為防止筒體出口處氣體流速過快，造成粉料流失，故限制流速不應超過２-３ｍ/時，因此要根據計算求得廢氣量；

最后，進入烘干筒的煙道的氣的濕含量及熱含量，空氣在燃燒室和混合室中加熱量上升到一定高度，相對濕度也相應的降低到一定的濕度，燃煤和隨帶入水蒸氣濕含量可以然計算方式算出。
